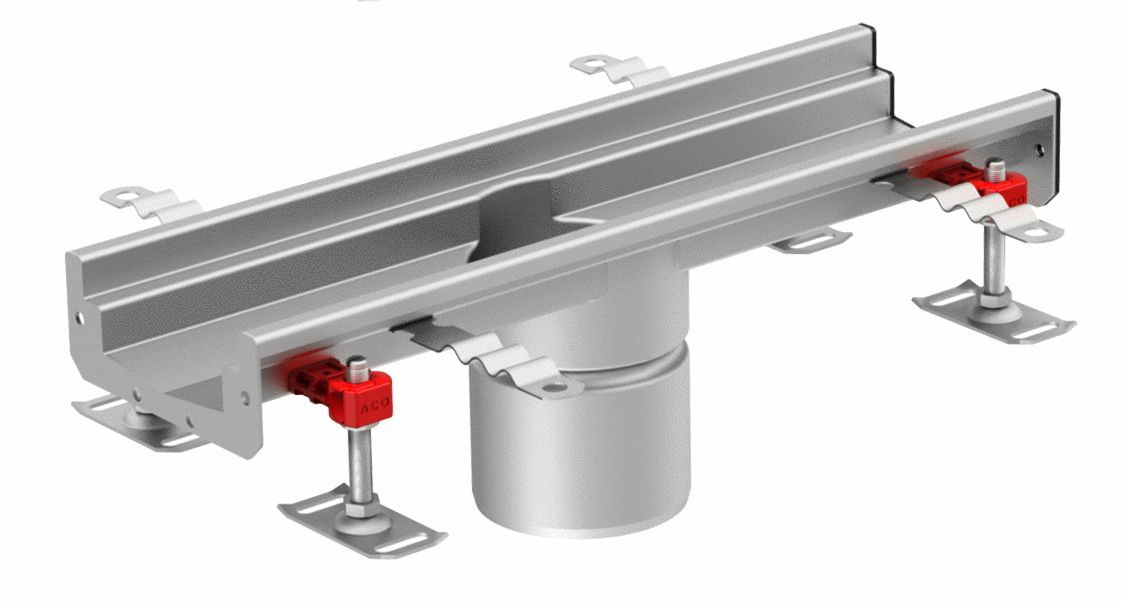

ACO Лотковий канал 125

Лоткові канали АСО - це продукт виключно високої якості. Вони виготовляються з аустенітної сталі марок AISI 304 і AISI 316L (під запит).

Лоткові канали АСО - це надійне і практичне рішення для водовідведення в приміщеннях.

Завдяки різноманітним модульним елементам можна скомплектувати систему водовідведення будь-якої конфігурації, а використовуючи внутрішній ухил дна каналів, можна створювати системи з різними гідравлічними характеристиками. У разі необхідності, довжина каналу може бути змінена до необхідного розміру.

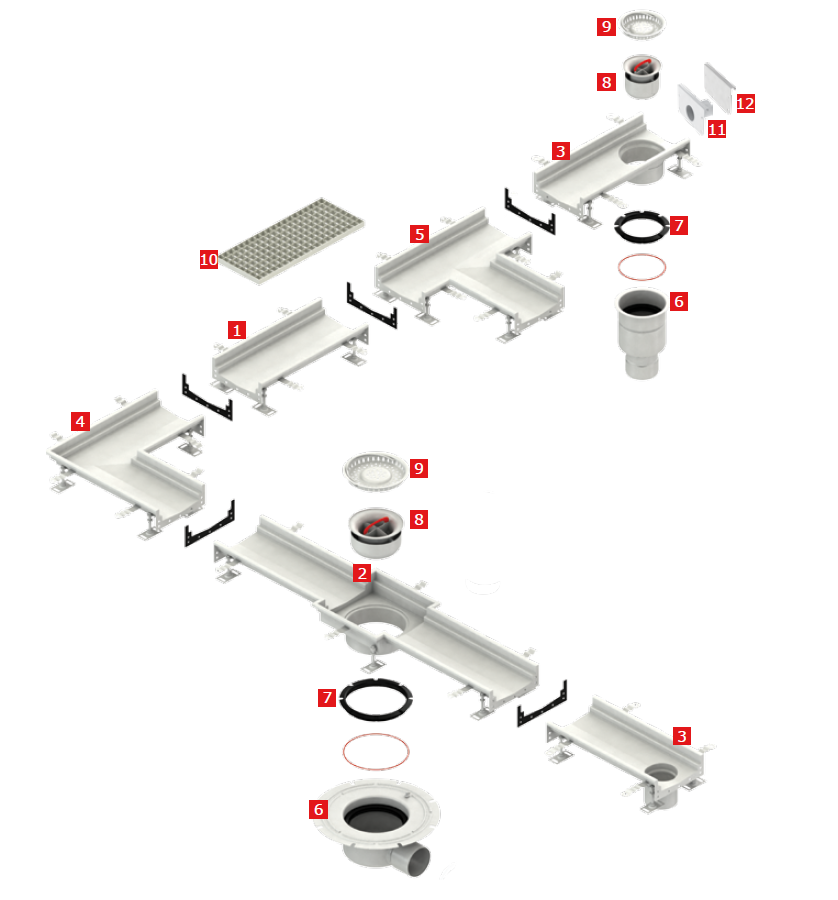

1 - Канал з ухилом або без
2 - Канал з випуском по центру
3 - Канал з випуском в кінці
4 - Кутовий канал

5 - Т-подібний канал
6 - Нижня частина трапа
7 - Набір кілець
8 - Сифон

9 - Відстійник для сміття
10 - Решітка
11 - Торцева заглушка з відводом
12 - Торцева заглушка глуха

повна сертифікація згідно EN 1433 (маркування СЕ);
канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
V-подібна форма дна покращує пропускну здатність, підвищує швидкість потоку;
ухил дна каналу забезпечує велику пропускну здатність;
заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
канали підходять під всі існуючі види навантажень в приміщеннях;
сифон в нижній частині випуску не пропускає неприємні запахи з каналізаційної системи;

відсутність необхідності виконання зварних робіт при монтажі;
стандартна довжина секції каналів до 6 метрів;
модульна концепція дозволяє легко специфікувати необхідну систему водовідведення зі стандартних виробів;
канали поєднуються з усім видами покриттів;
конфігурація каналу і трапу дозволяють підібрати необхідну пропускну здатність системи;
широкий вибір решіток під різний клас навантаження;

спеціальні ніжки і монтажні закладні для швидкого і якісного монтажу;
широкий вибір нижніх частин з різною пропускною здатністю;
можливість коригування висоти випуску за допомогою вставок;
кільце ущільнювача, яке може також служити як дренажний елемент для збору води з рівня гідроізоляції;
можливість виготовлення каналу потрібного розміру за допомогою підрізання існуючого;
просте обслуговування і очищення.

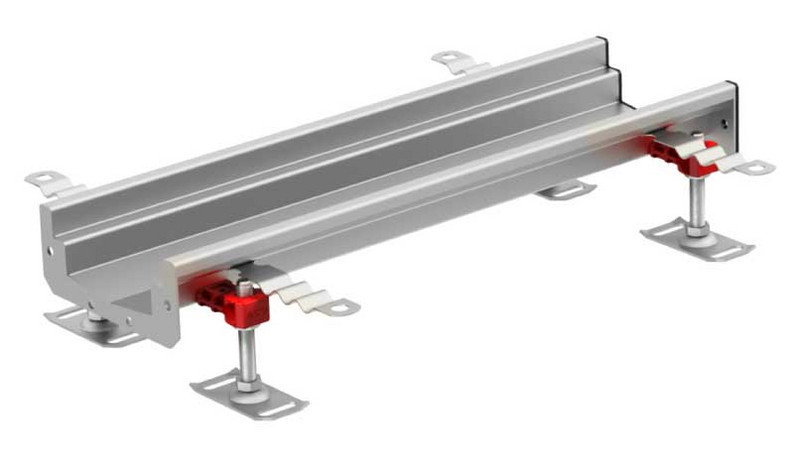

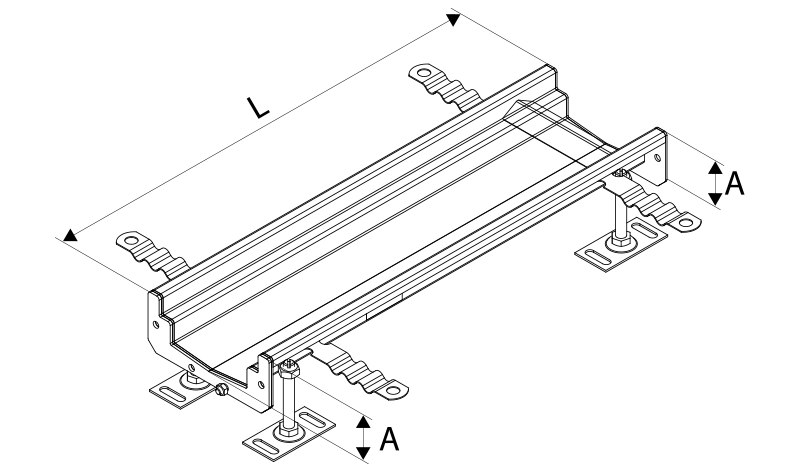

Канал без ухилу дна, сталь AISI 304

L, мм	А, мм	Артикул
500	50	105119
	65	105120
	80	105121
	95	105122
	110	105123
	125	105124
1000	50	105127
	65	105128
	80	105129
	95	105130
	110	105131
	125	105132
2000	50	105135
	65	105136
	80	105137
	95	105138
	110	105139
	125	105140
3000	50	105143
	65	105144
	80	105145
	95	105146
	110	105147
	125	105148

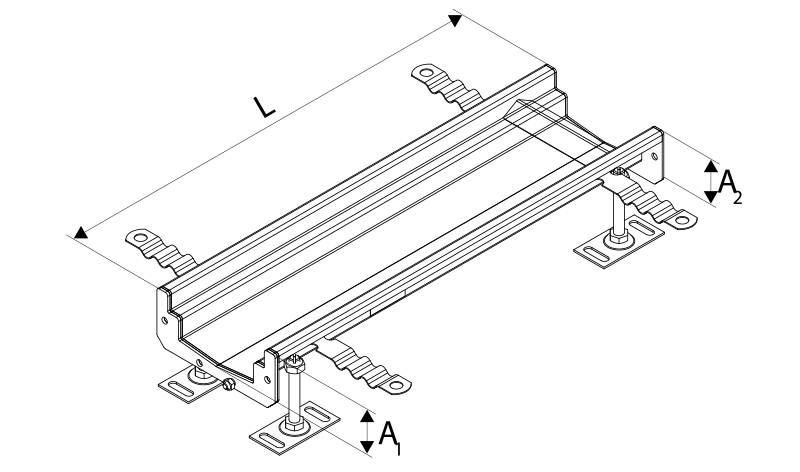

Канал з ухилом дна, сталь AISI 304

L, мм	А1, мм	А2, мм	Артикул
500	50	65	105151
500	65	80	105152
1000	50	65	105155
	65	80	105156
	80	95	105157
	95	110	105158
2000	50	65	105161
	65	80	105162
	80	95	105163
	95	110	105164
	110	125	105165
3000	50	65	105168
	65	80	105169
	80	95	105170
	95	110	105171
	110	125	105172
6000	50	80	408821
	65	95	408822
	95	125	408823

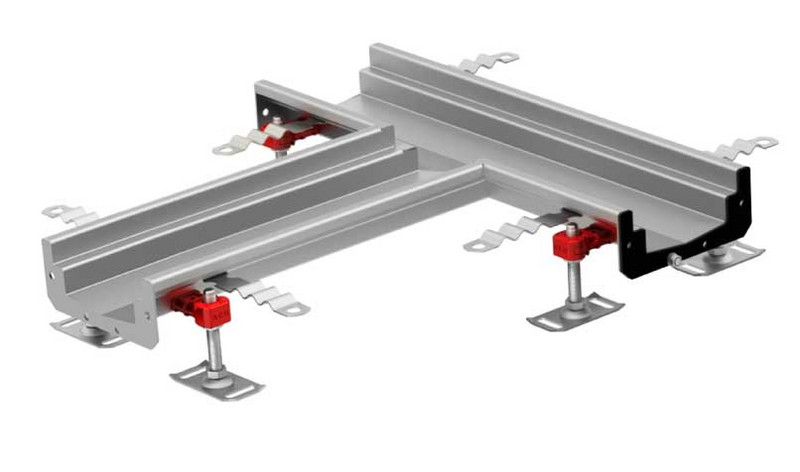

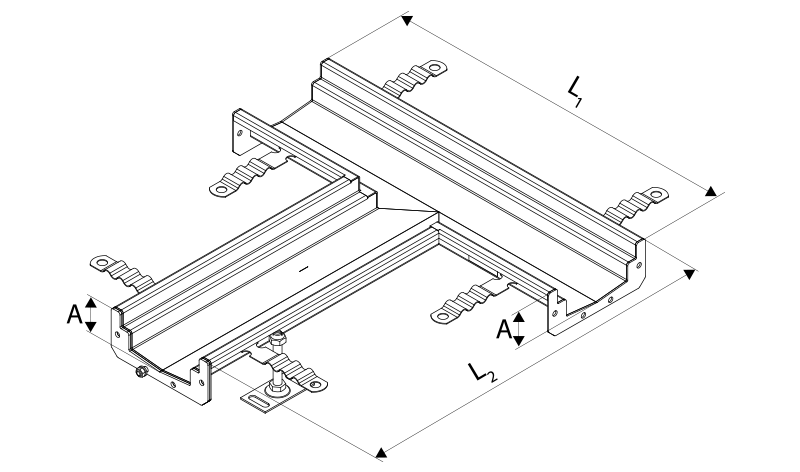

Т-подібний канал, сталь AISI 304

L1, мм	L2, мм	А, мм	Артикул
500	515	50	409824
		65	409825
		80	409826
		95	409827
		110	409828
		125	409829

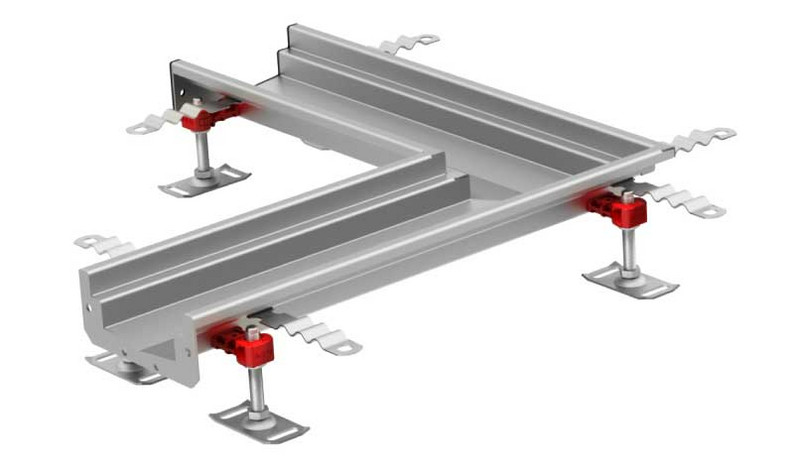

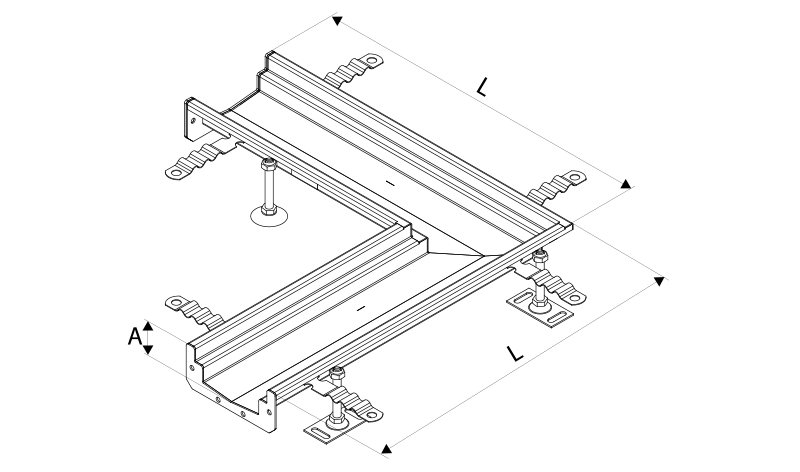

Кутовий канал, сталь AISI 304

L, мм	А, мм	Артикул
515	50	409812
	65	409813
	80	409814
	95	409815
	110	409816
	125	409817

Канал з випуском в кінці (діаметр випуску 110 мм), сталь AISI 304

канал під'єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	50	105175
	65	105176
	80	105177
	95	105178
	110	105179
	125	105180
1000	50	105183
	65	105184
	80	105185
	95	105186
	110	105187
	125	105188

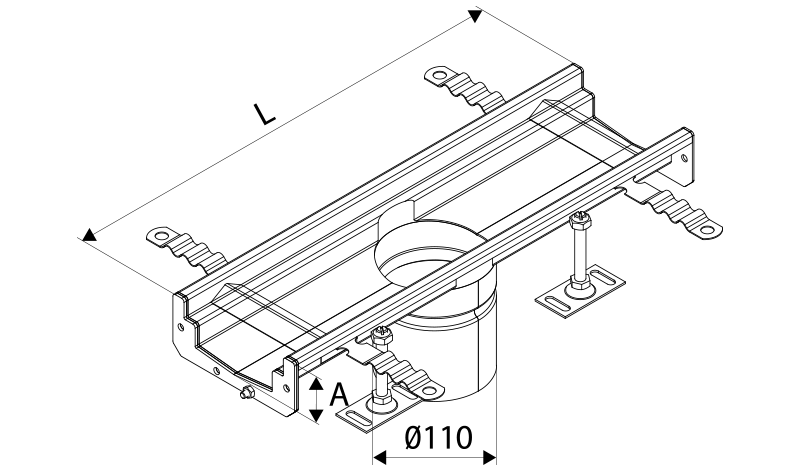

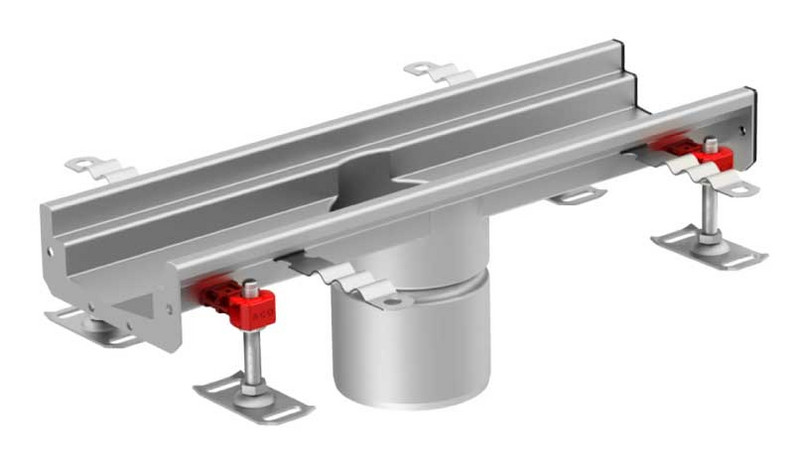

Канал з випуском по центру (діаметр випуску 110 мм), сталь AISI 304

канал під'єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	50	105191
	65	105192
	80	105193
	95	105194
	110	105195
	125	105196
1000	50	105199
	65	105200
	80	105201
	95	105202
	110	105203
	125	105204

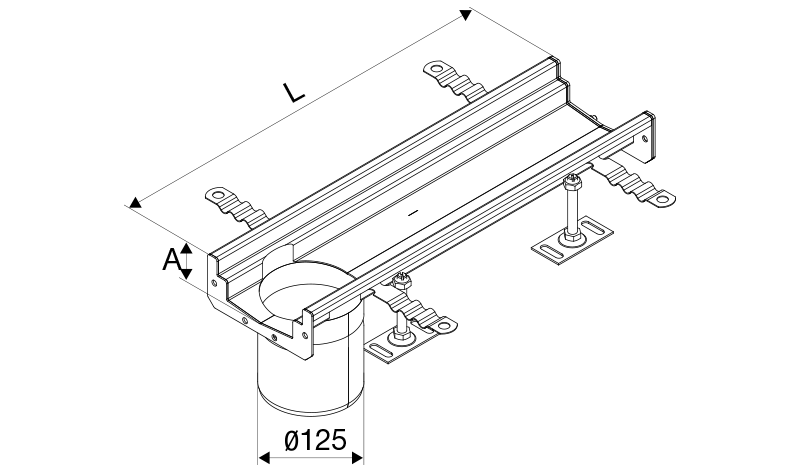

Канал з випуском в кінці (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, мм	А, мм	Артикул
500	50	415946
	65	415947
	80	415948
	95	415949
	110	415950
	125	415951
1000	50	415952
	65	415953
	80	415954
	95	415955
	110	415956
	125	415957

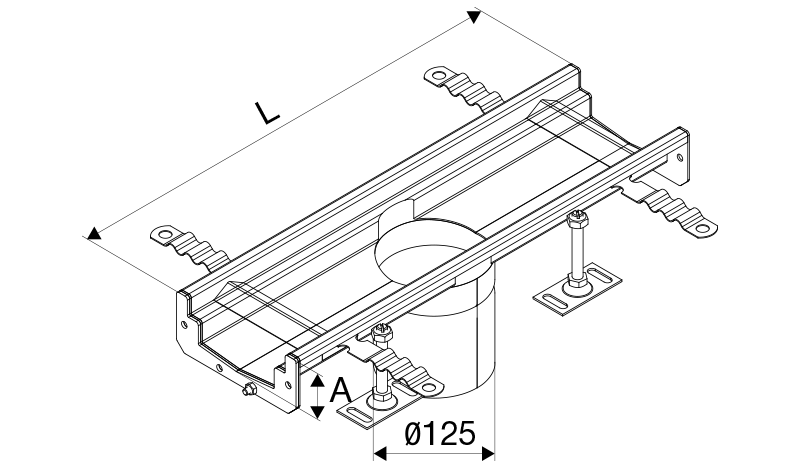

Канал з випуском по центру (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, мм	А, мм	Артикул
500	50	415958
	65	415959
	80	415960
	95	415961
	110	415962
	125	415963
1000	50	415964
	65	415965
	80	415966
	95	415967
	110	415968
	125	415969

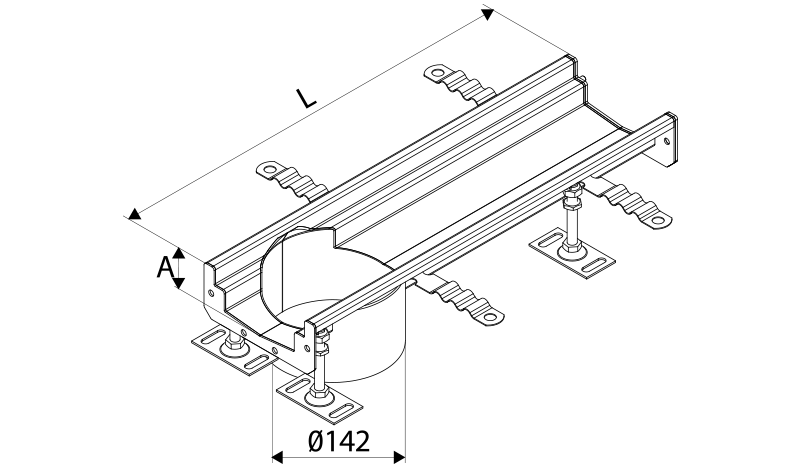

Канал з випуском в кінці (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	50	409732
	65	409736
	80	409740
	95	409744
	110	409724
	125	409728
1000	50	409708
	65	409712
	80	409716
	95	409720
	110	409700
	125	409704

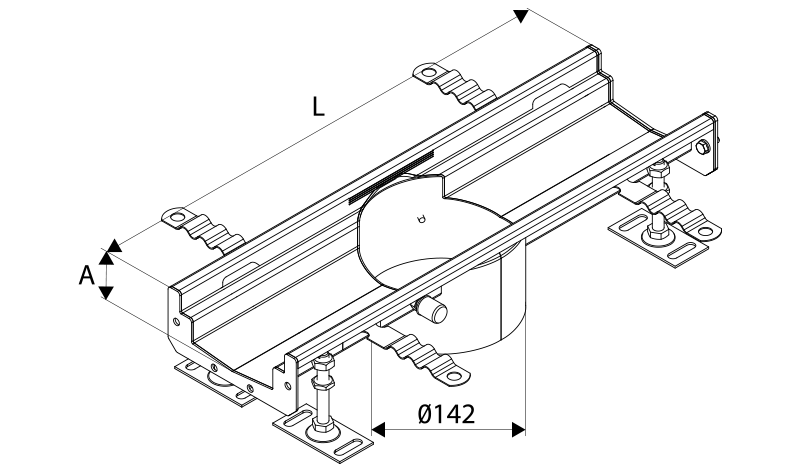

Канал з випуском по центру (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	50	409734
	65	409738
	80	409742
	95	409746
	110	409726
	125	409730
1000	50	409710
	65	409714
	80	409718
	95	409722
	110	409702
	125	409706

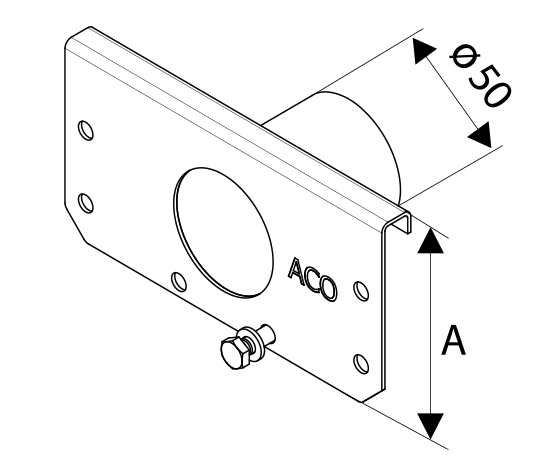

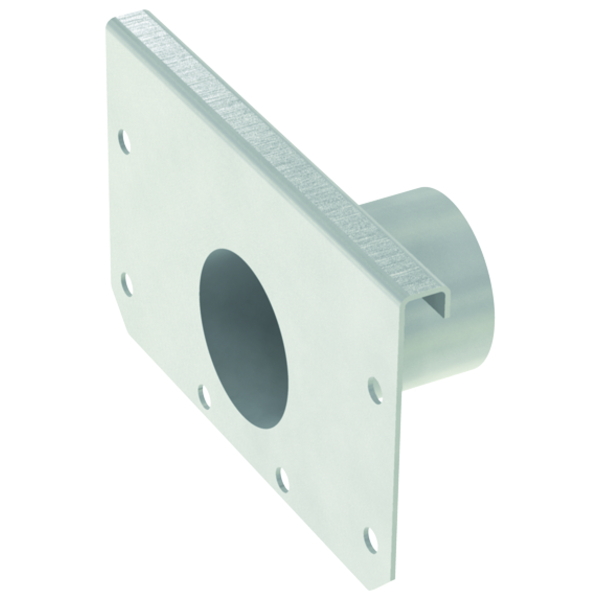

Торцева заглушка з випуском 50 мм, сталь AISI 304

А, мм	Артикул
65	409114
80	409115
95	409116
110	409117
125	409118

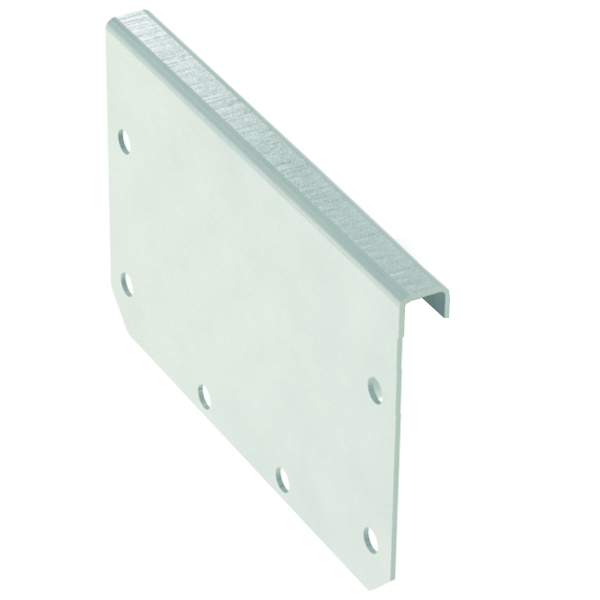

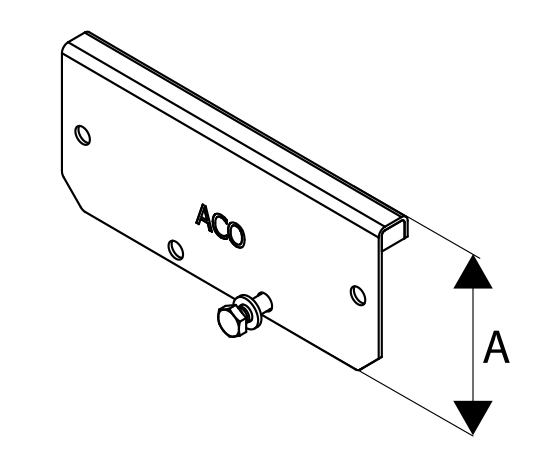

Торцева заглушка глуха, сталь AISI 304

А, мм	Артикул
50	105100
65	105101
80	105102
95	105103
110	105104
125	105105

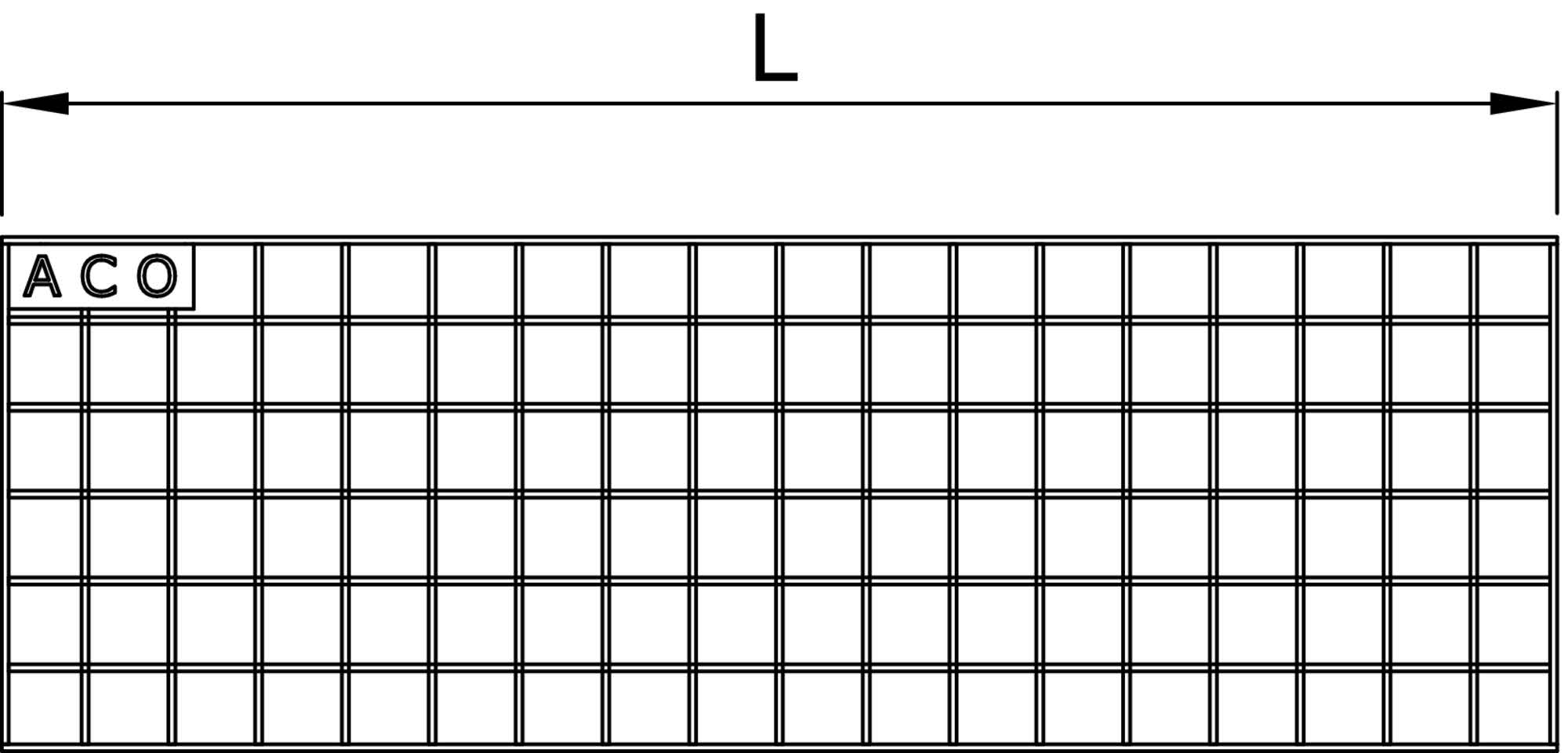

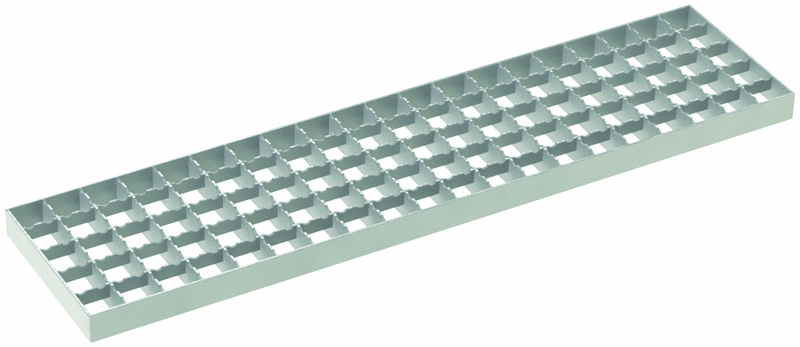

Сітчаста

L, мм	Клас навантаження	Поверхня	Артикул
375*	А15	гладка	414132
	А15	антиковзка	414130
	С250	гладка	414133
	С250	антиковзка	414131
500	А15	гладка	21720
	А15	антиковзка	21710
	С250	гладка	21920
	С250	антиковзка	21910
1000	А15	гладка	21620
	А15	антиковзка	21610
	С250	гладка	21820
	С250	антиковзка	21810

* - решітки для кутових і Т-подібних каналів.

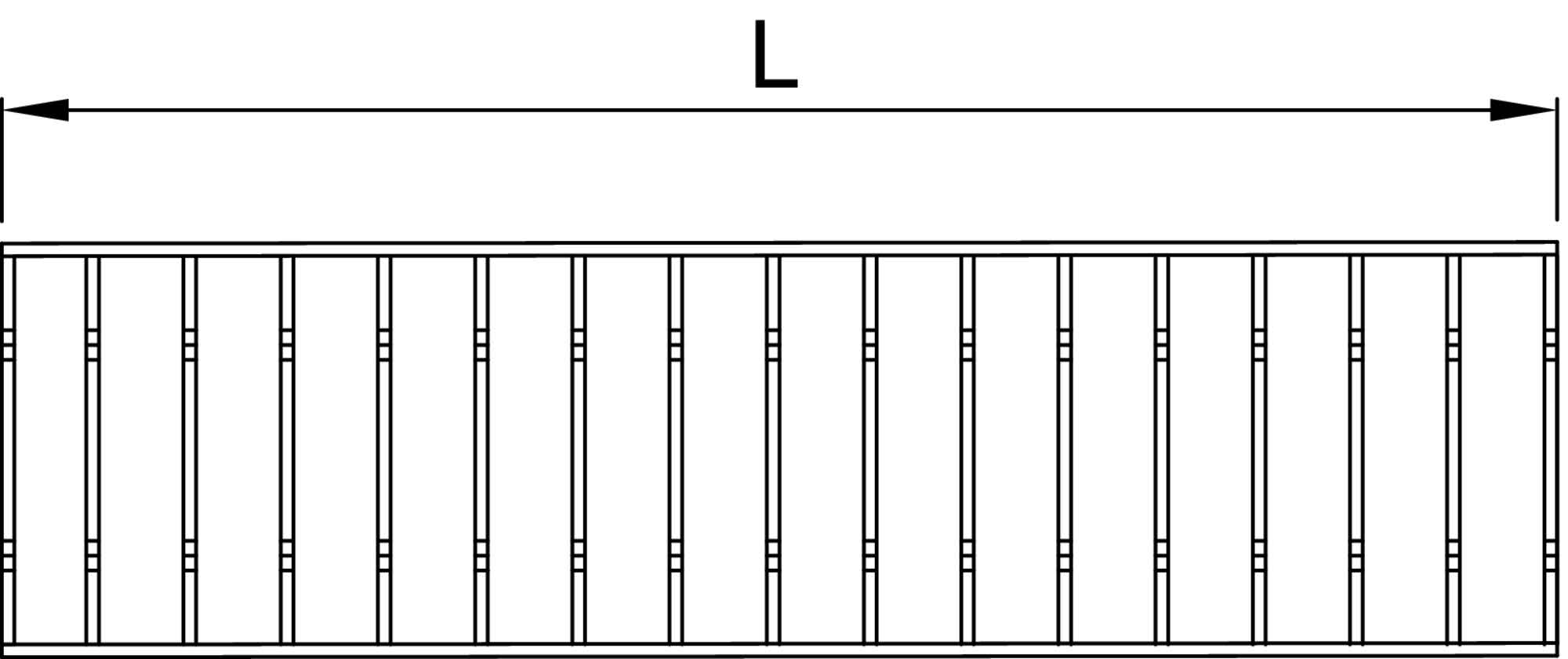

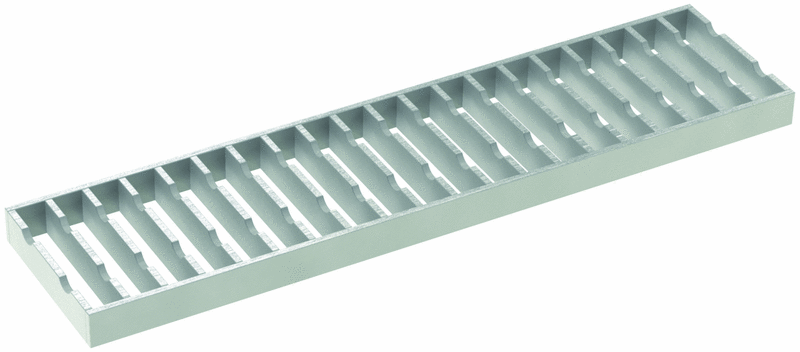

Стрижнева

L, мм	Клас навантаження	Поверхня	Артикул
375*	С250	антиковзка/гладка	414134
500			21740
1000			21741

* - решітки для кутових і Т-подібних каналів.

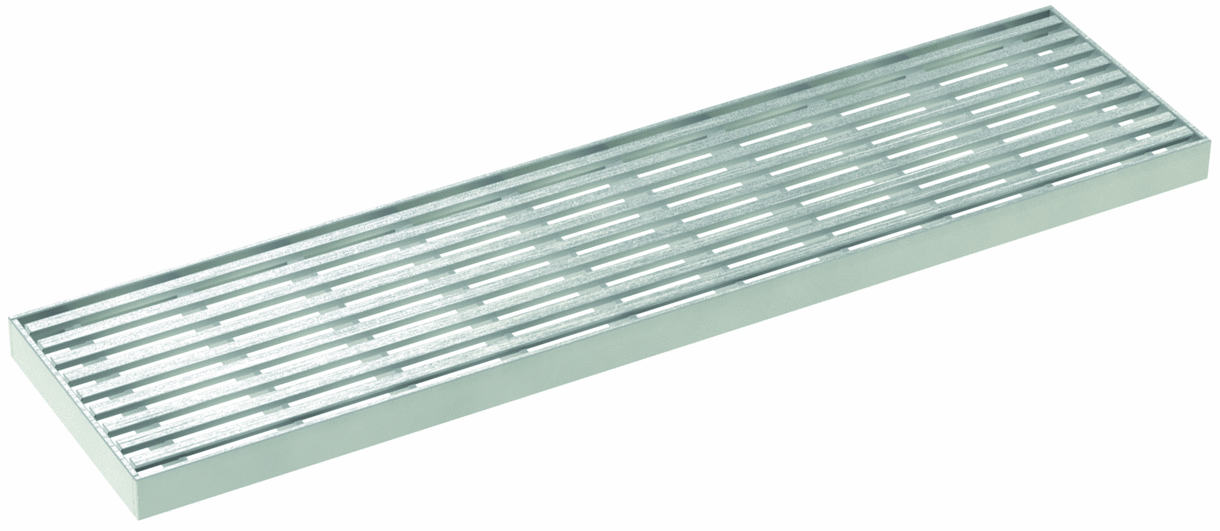

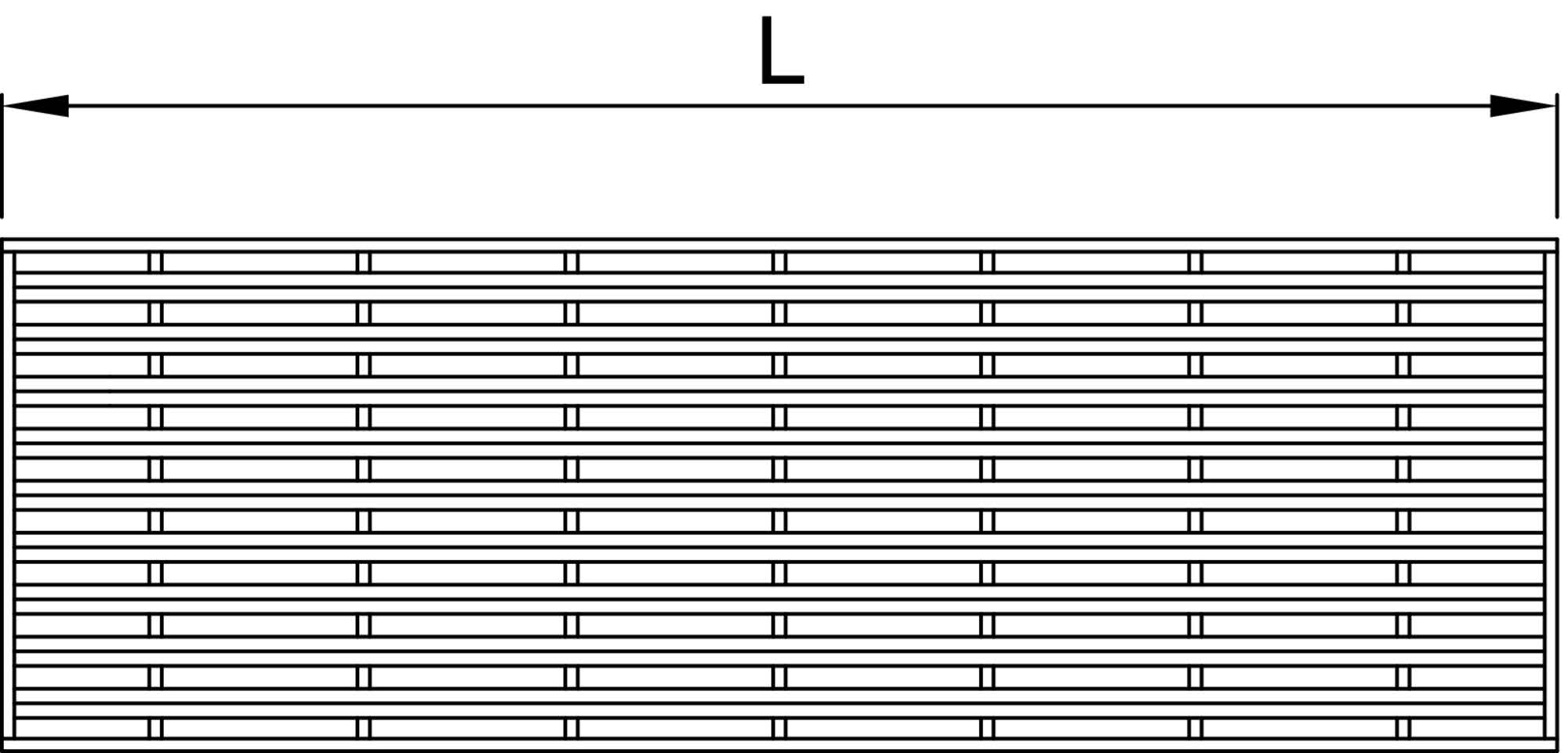

Heelsafe

L, мм	Клас навантаження	Поверхня	Артикул
375*	А15	гладка	414135
500		гладка	96819
1000		гладка	96818

* - решітки для кутових і Т-подібних каналів.

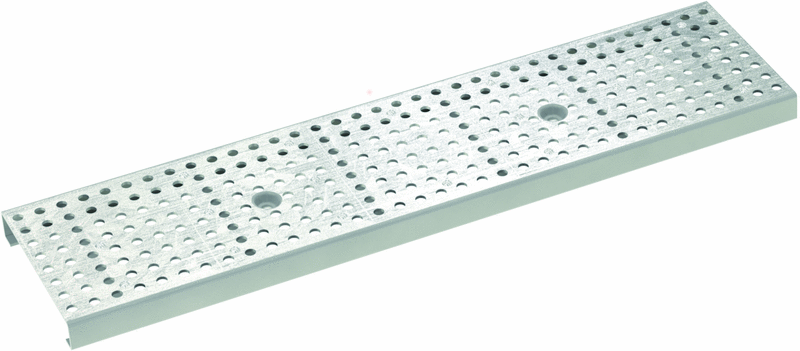

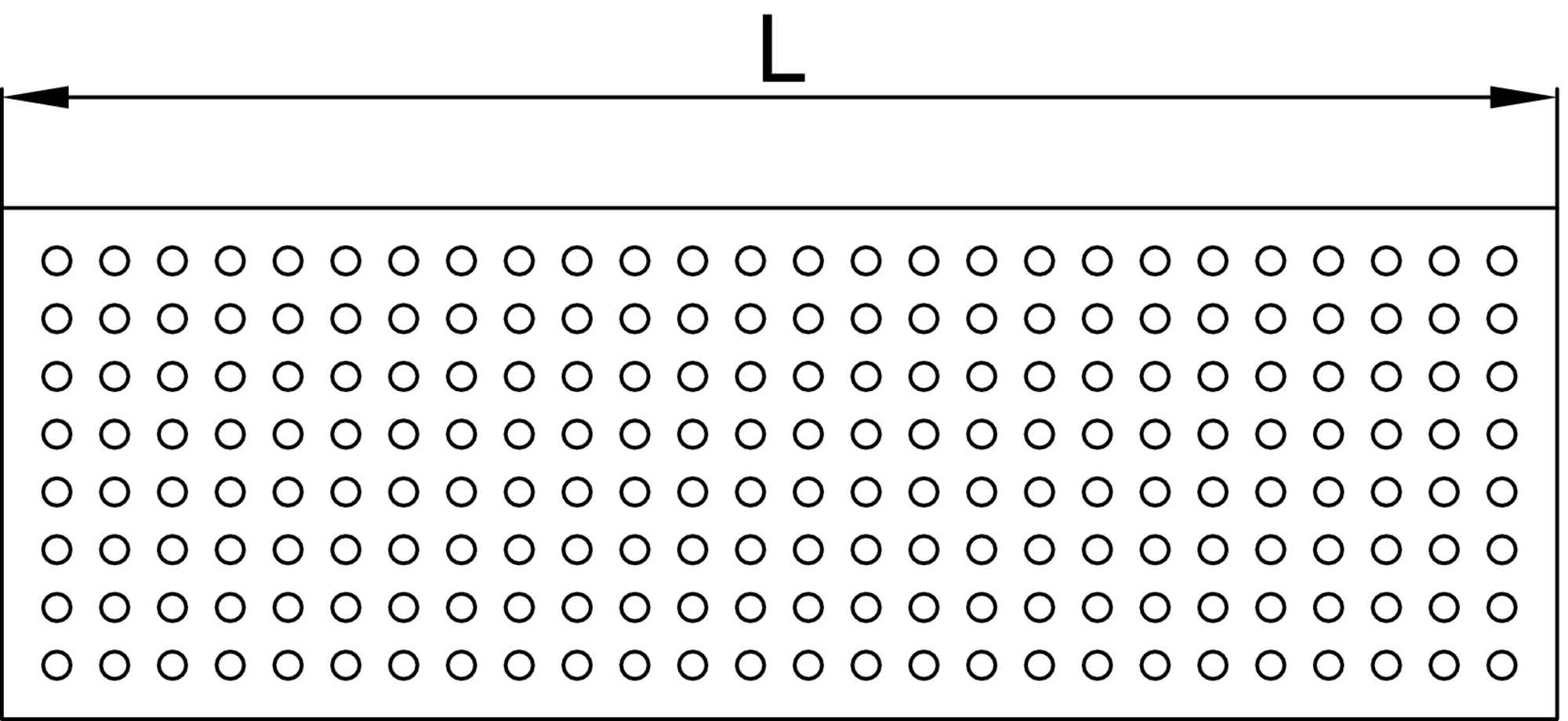

Перфорована

L, мм	Клас навантаження	Поверхня	Артикул
375*	А15	гладка	414136
375*	В125	гладка	414137
500	А15	гладка	21760
500	В125	гладка	21960
1000	А15	гладка	21660
1000	В125	гладка	21860

* - решітки для кутових і Т-подібних каналів.

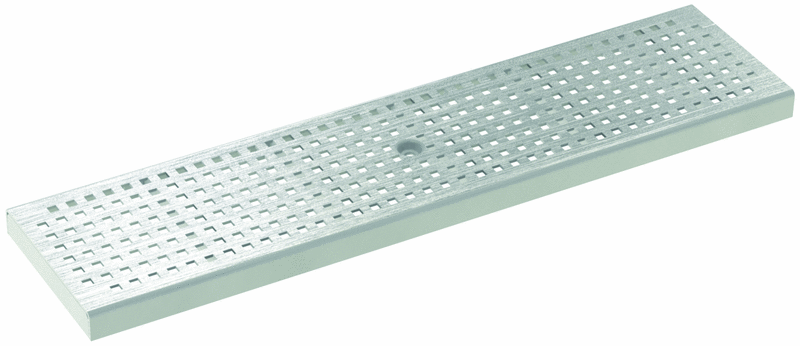

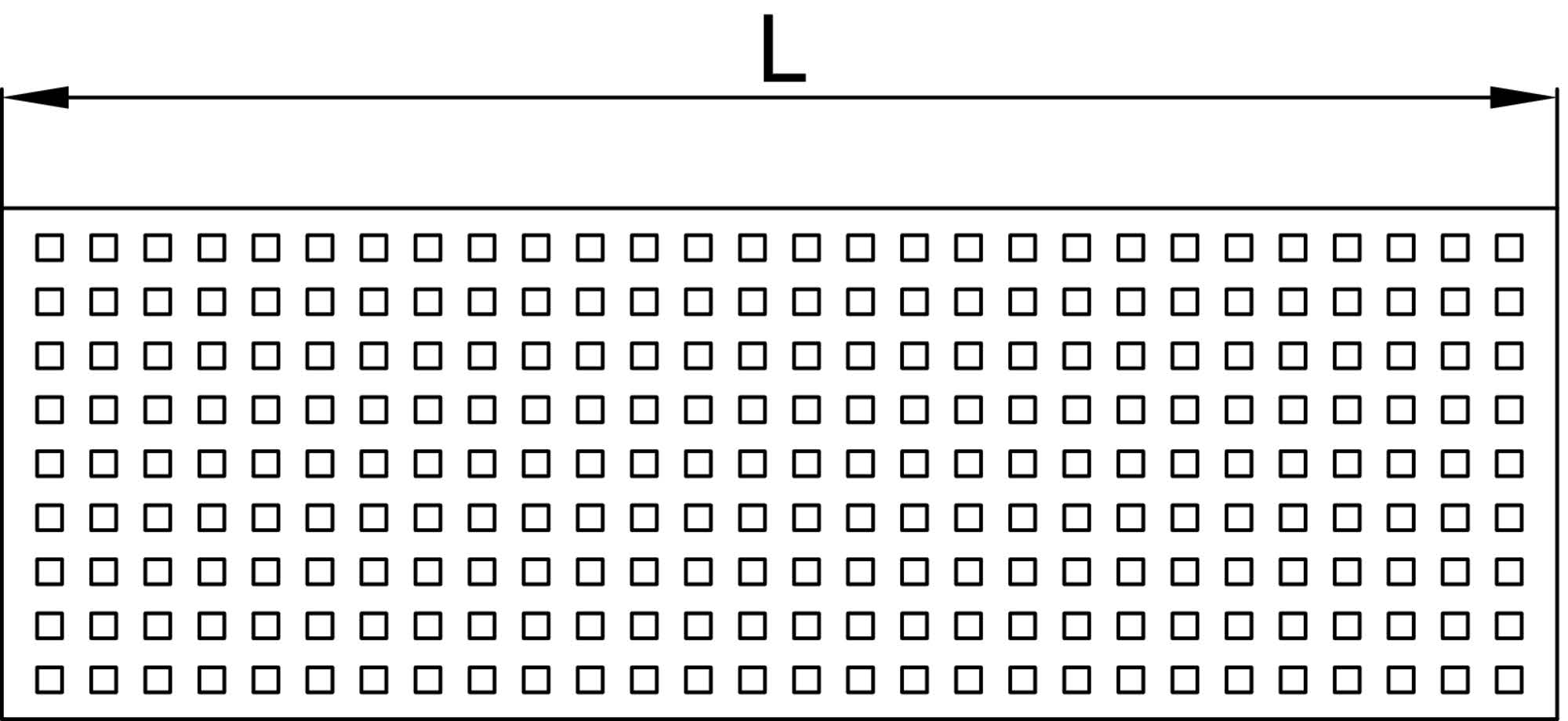

Quadrato

L, мм	Клас навантаження	Поверхня	Артикул
375*	А15	гладка	414138
500		гладка	105528
1000		гладка	105527

* - решітки для кутових і Т-подібних каналів.

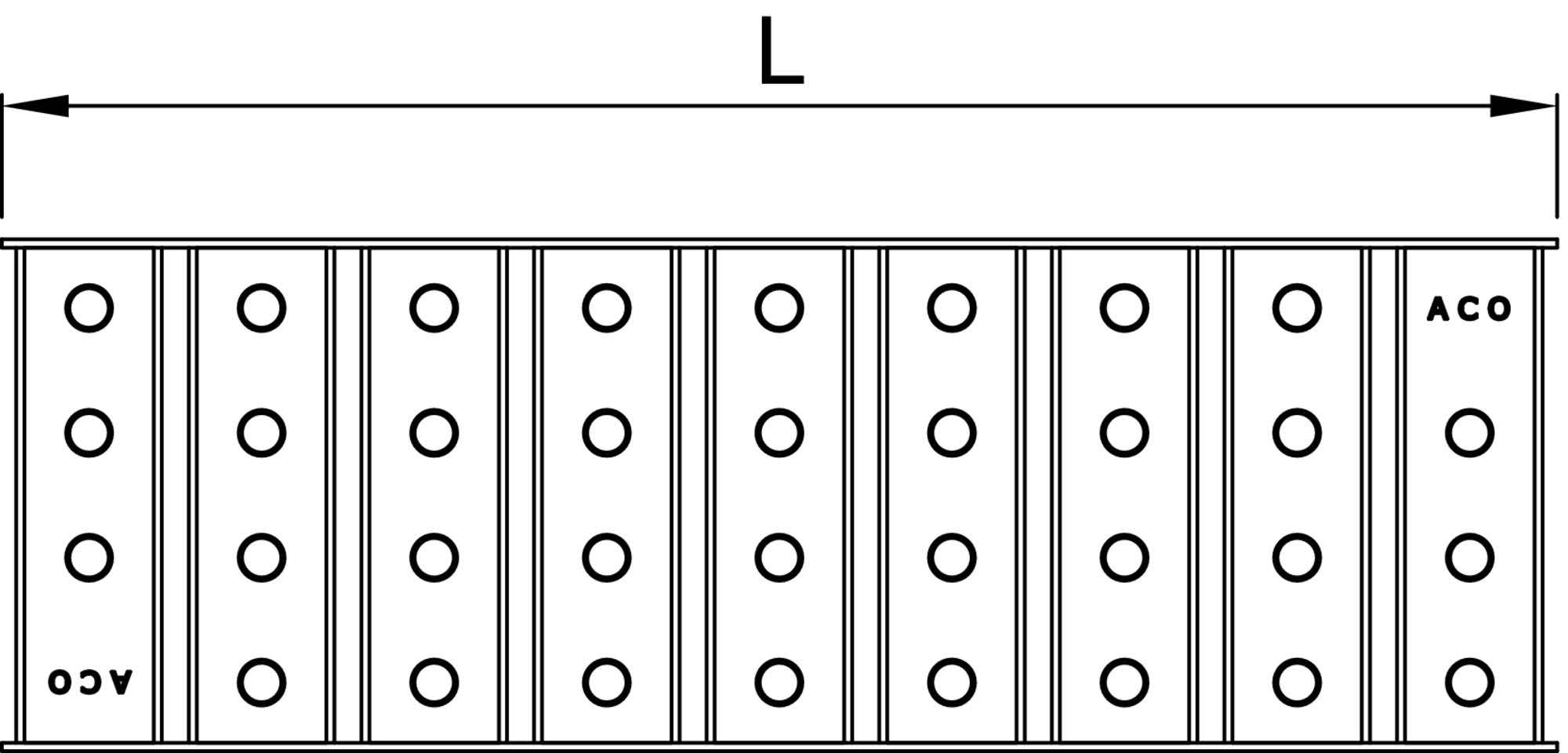

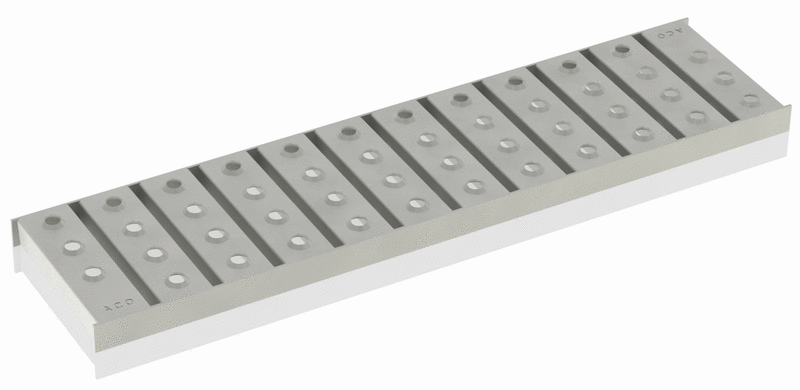

Multi-Slot 5

L, мм	Клас навантаження	Поверхня	Артикул
375*	А15	антиковзка/гладка	414139
500	А15		409290
500	В125		409294
1000	А15		409286
1000	В125		409236

* - решітки для кутових і Т-подібних каналів.

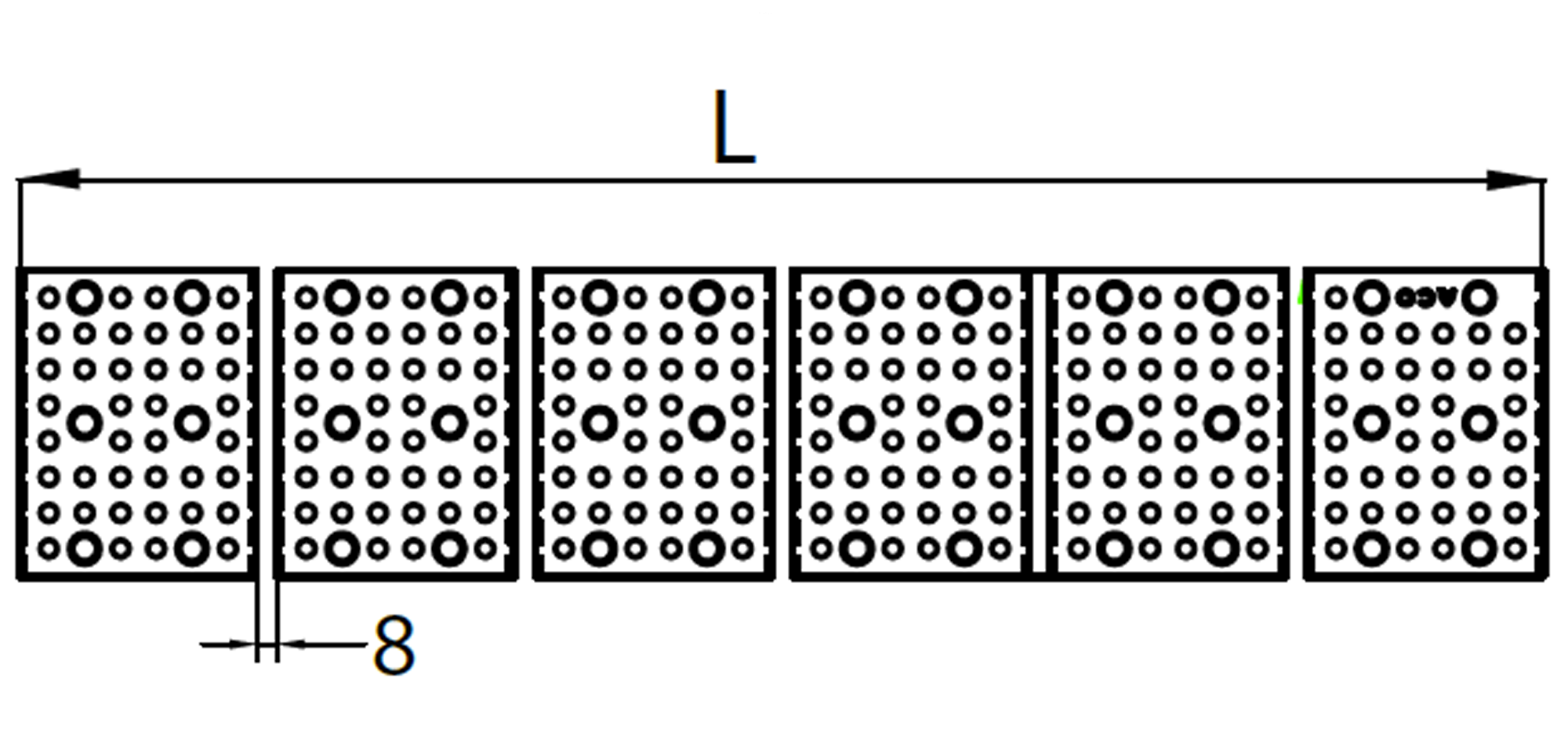

Multi-Slot 8

L, мм	Клас навантаження	Поверхня	Артикул
500	А15	антиковзка/гладка	415739
	В125		415747
	С250		415753
1000	А15		415735
	В125		415743
	С250		415751

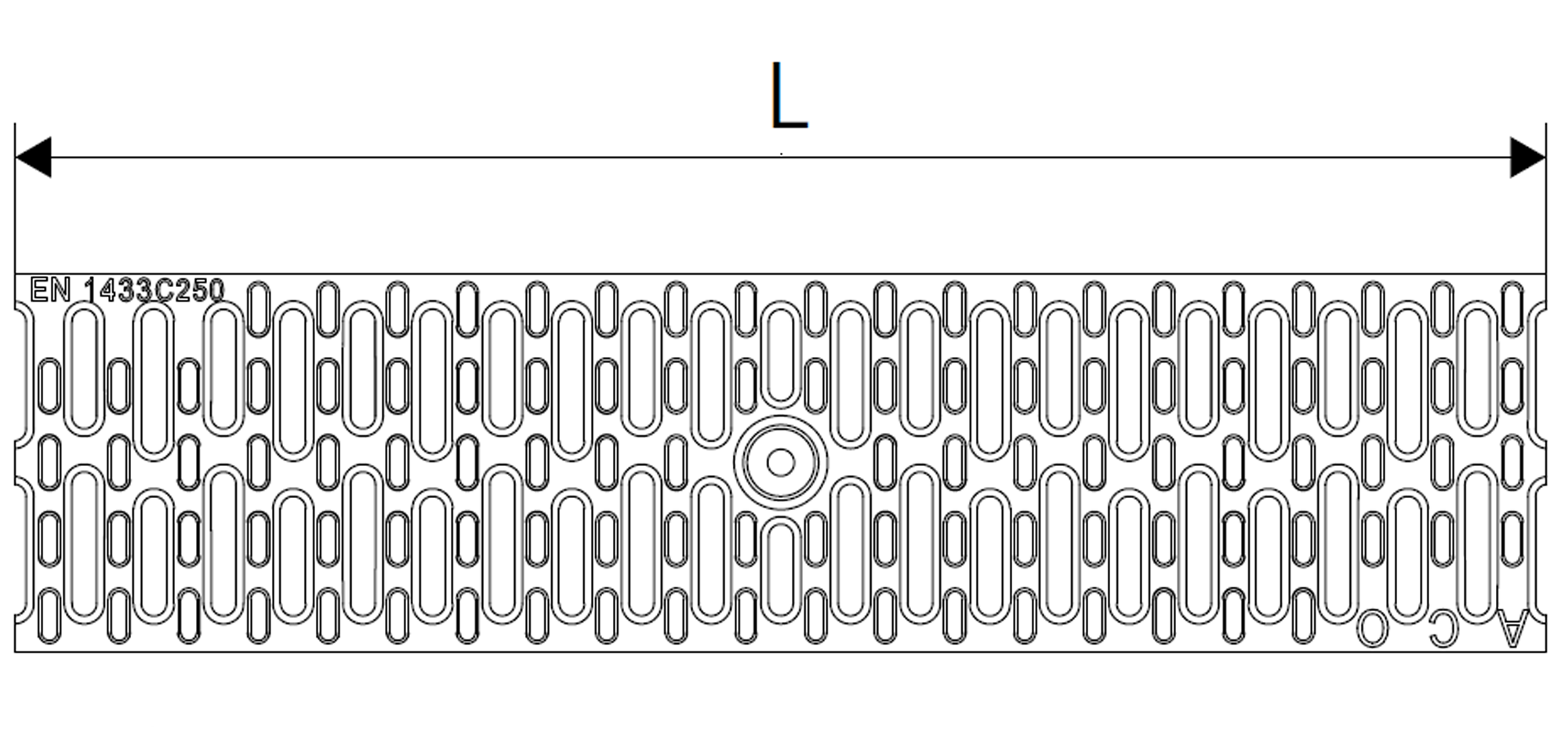

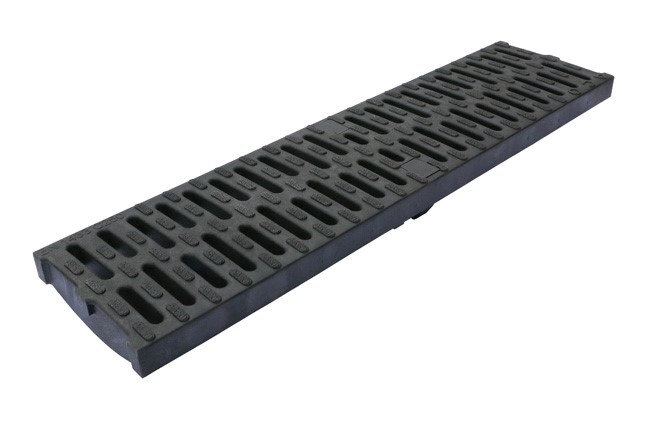

Композитна

L, мм	Клас навантаження	Поверхня	Артикул
500	С250	чорна	15704
500	С250	біла	10735

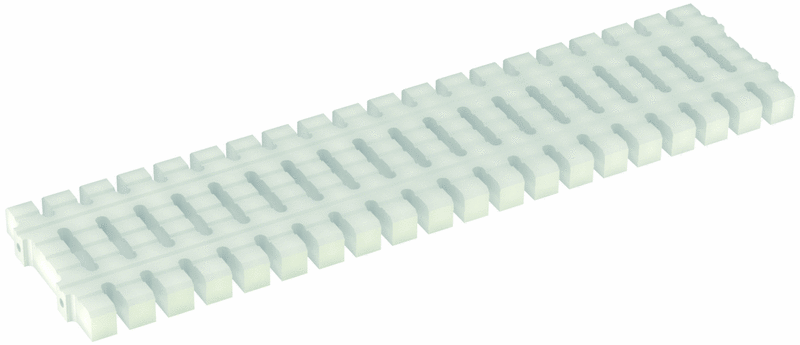

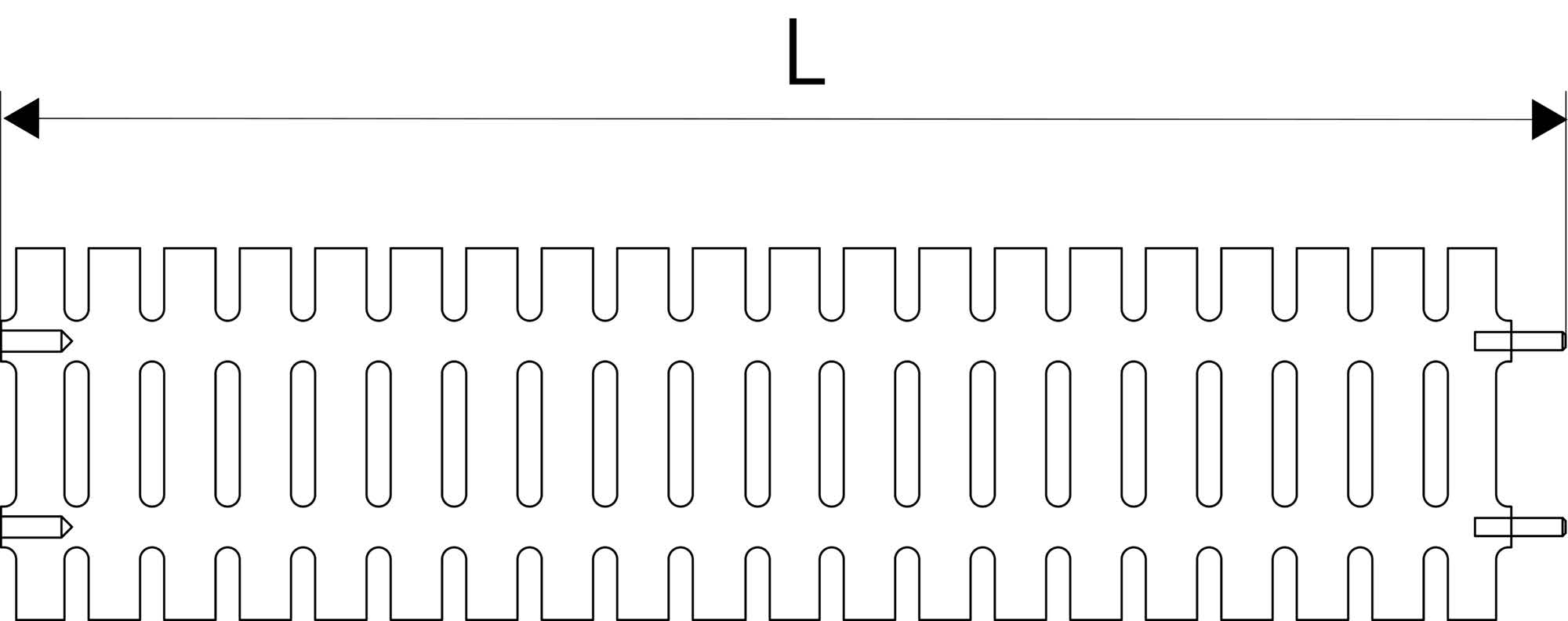

Пластикова

L, мм	Клас навантаження	Поверхня	Артикул
500	А15	гладка	21790
1000	А15	гладка	21690

трап 157

Аксесуари, сталь AISI 304

Назва	Артикул
сито для випуску 110 мм	97235

Назва	Артикул
Сифон + відстійник для випуску 110 мм	405065

Назва	Артикул
Відстійник об'ємом 0,4 л для двохкорпусних трапів	414739

Назва	Артикул
Відстійник об'ємом 0,25 л для однокорпусних і двохкорпусних трапів	414740

Назва	Артикул

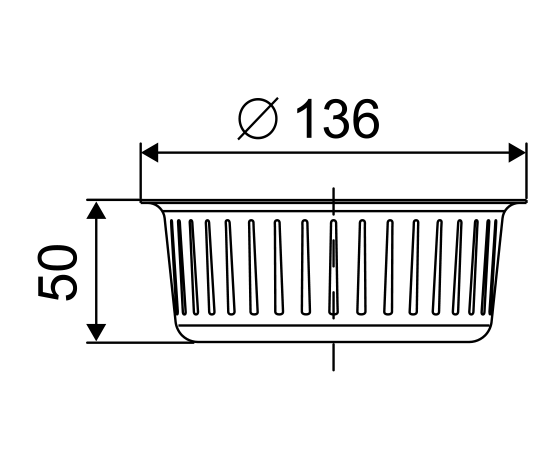

Відстійник для випуску 142 мм	414339

Назва	Артикул
Набір ущільнювачів з ПВХ	400841
