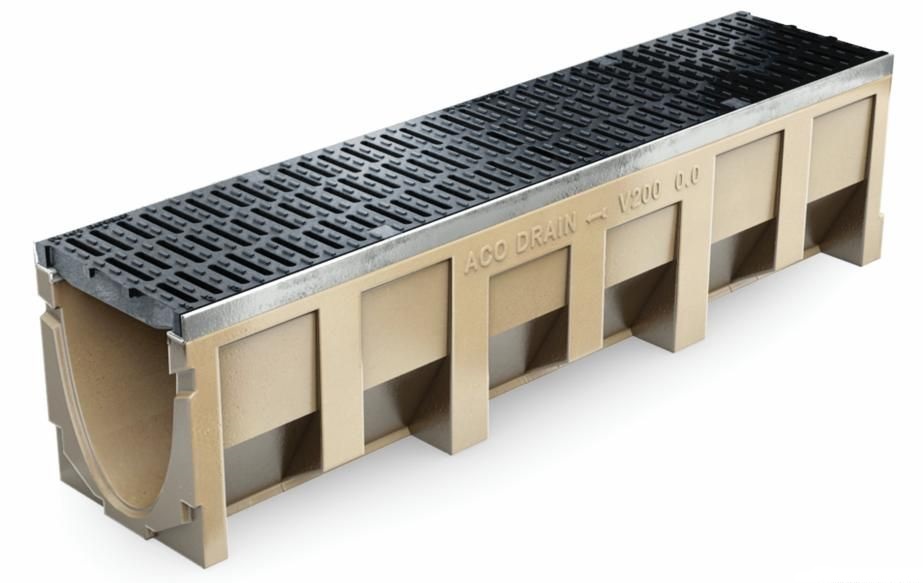

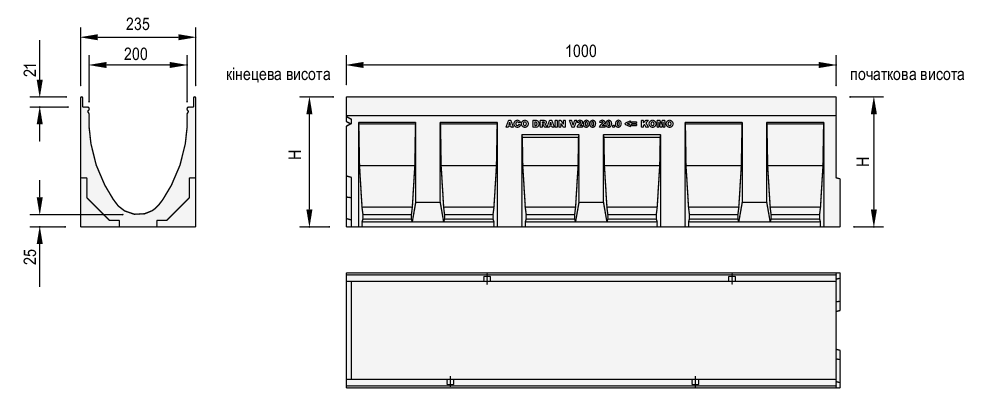

Канали ACO Multiline V 200

Тип канала	Артикул за типом кромки			Довжина, мм	Ширина, мм	Висота канала , мм		Вага, кг
Тип канала	оцинк. сталь	чавунна	нерж. сталь	Довжина, мм	Ширина, мм	на початку	в кінці	Вага, кг
0.0	13130	13330	13230	1000	235	265	265	39,3
0.0.2 ¹⁾	13131	13331	13231	1000	235	275	275	42,7
0.1 ³⁾ ⁴⁾	13132	13332	13232	500	235	265	265	21,8
0.2 ¹⁾ ³⁾	13133	13333	13233	500	235	275	275	21,8
1	13101	13301	13201	1000	235	265	270	37,0
2	13102	13302	13202	1000	235	270	275	38,9
3	13103	13303	13203	1000	235	275	280	40,0
4	13104	13304	13204	1000	235	280	285	40,0
5	13105	13305	13205	1000	235	285	290	40,4
5.0	13140	13340	13240	1000	235	290	290	41,0
5.0.2 ¹⁾	13141	13341	13241	1000	235	300	300	44,1
5.1 ³⁾ ⁴⁾	13142	13342	13242	500	235	290	290	23,9
5.2	13143	13343	13243	500	235	300	300	23,7
6	13106	13306	13206	1000	235	290	295	41,0
7	13107	13307	13207	1000	235	295	300	41,2
8	13108	13308	13208	1000	235	300	305	41,6
9	13109	13309	13209	1000	235	305	310	41,9
10	13110	13310	13210	1000	235	310	315	42,5
10.0	13150	13350	13250	1000	235	315	315	43,9
10.0.2 ¹⁾	13151	13351	13251	1000	235	325	325	47,1
10.1 ³⁾ ⁴⁾	13152	13352	13252	500	235	315	315	25,0
10.2 ¹⁾ ³⁾	13153	13353	13253	500	235	325	325	24,8
15.0	13160	13360	13260	1000	235	340	340	46,1
15.0.2 ¹⁾	13161	13361	13261	1000	235	350	350	48,6
15.1 ³⁾ ⁴⁾	13162	13362	13262	500	235	340	340	26,2
15.2 ¹⁾ ³⁾	13163	13363	13263	500	235	350	350	25,4
20.0	13170	13370	13270	1000	235	365	365	47,6
20.0.2 ¹⁾	13171	13371	13271	1000	235	375	375	50,7
20.1 ³⁾ ⁴⁾	13172	13372	13272	500	235	365	365	27,6
20.2 ¹⁾ ³⁾	13173	13373	13273	500	235	375	375	26,9

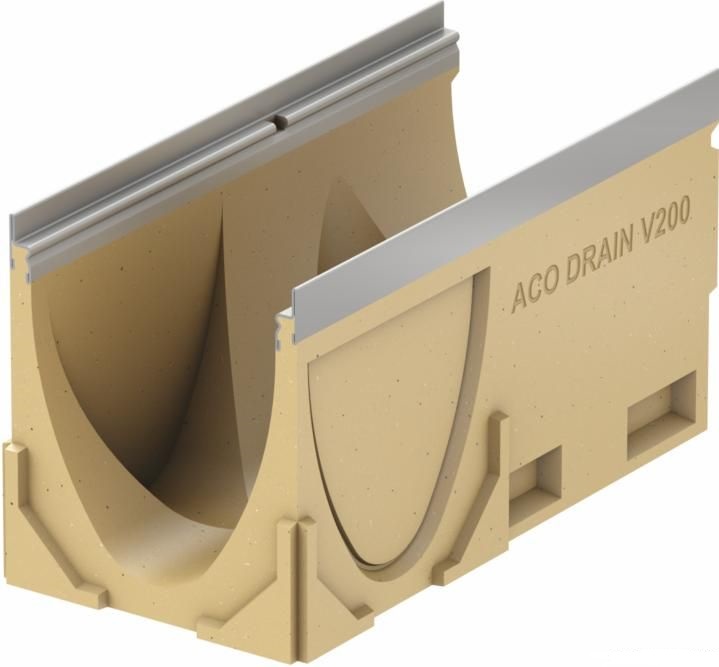

1) – канал з вертикальним відводом і гумовим ущільнювачем
3) – канал 50 см з відформованим бічним заглибленням для T і L-подібних підключень

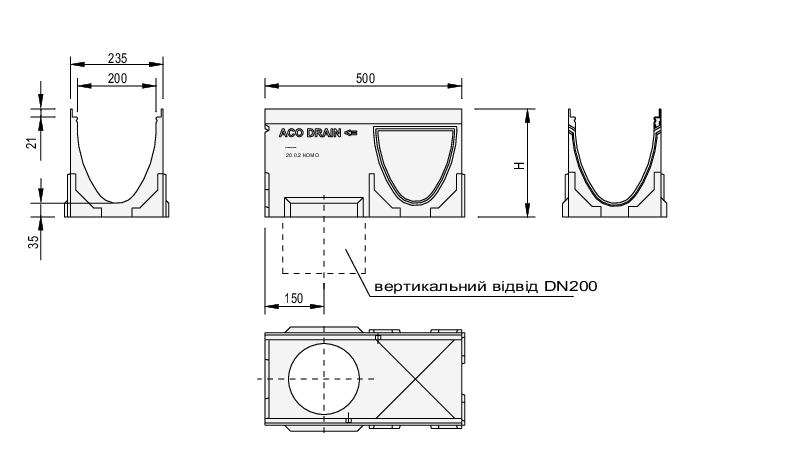

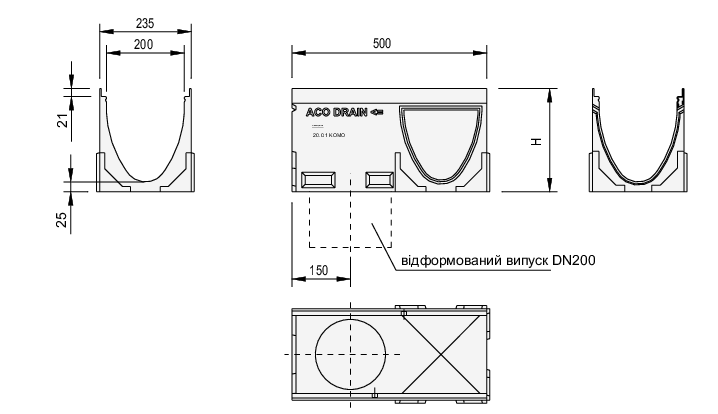

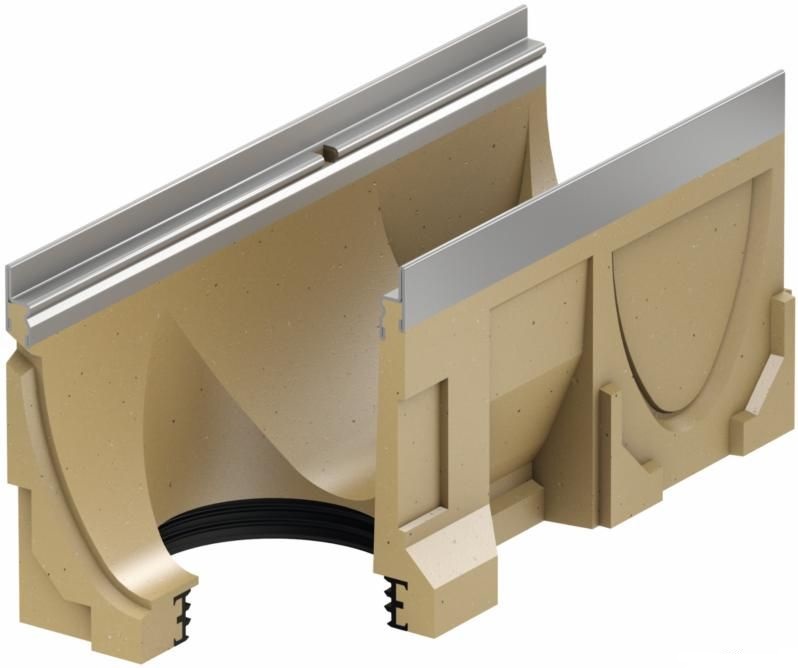

4) – канал з відформованим вертикальним відводом DN200

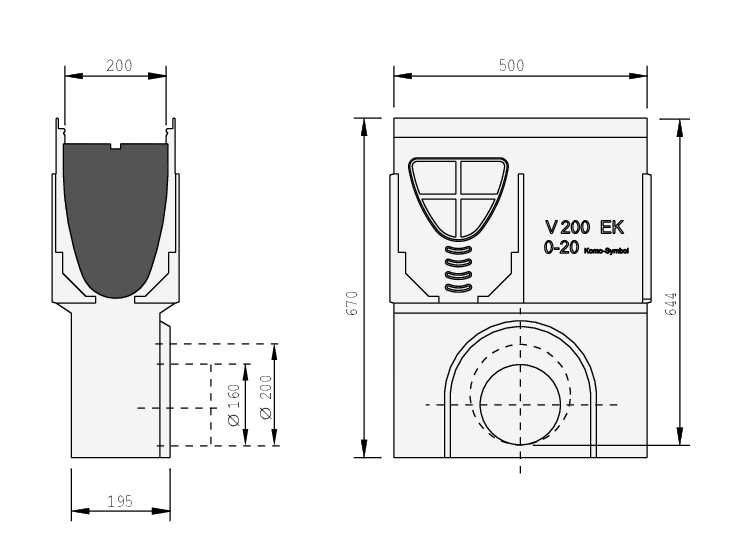

Піскоуловлювачі до каналів V 200

Назва	Арт. оцинк. сталь	Арт. чавун	Арт. нерж.сталь	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг

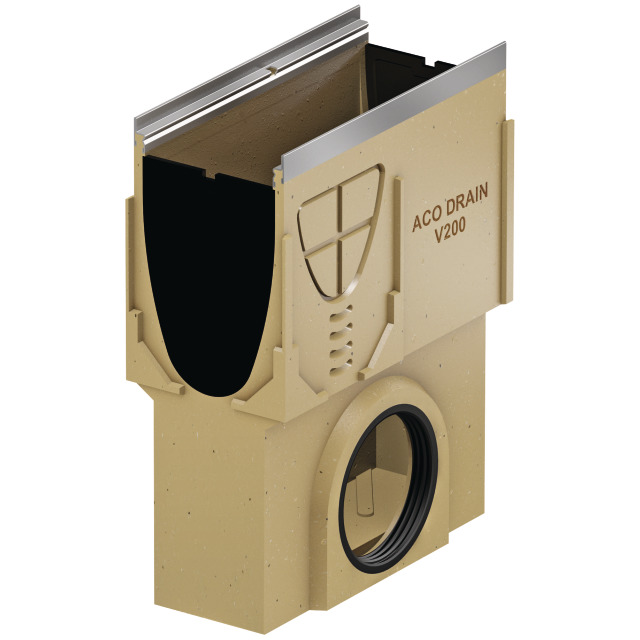

Піскоуловлювач DN150	13191	13391	13291	500	235	670	42,4
Піскоуловлювач DN200	13192	13392	13292	500	235	670	41,5

Аксесуари до каналів ACO Multiline V 200

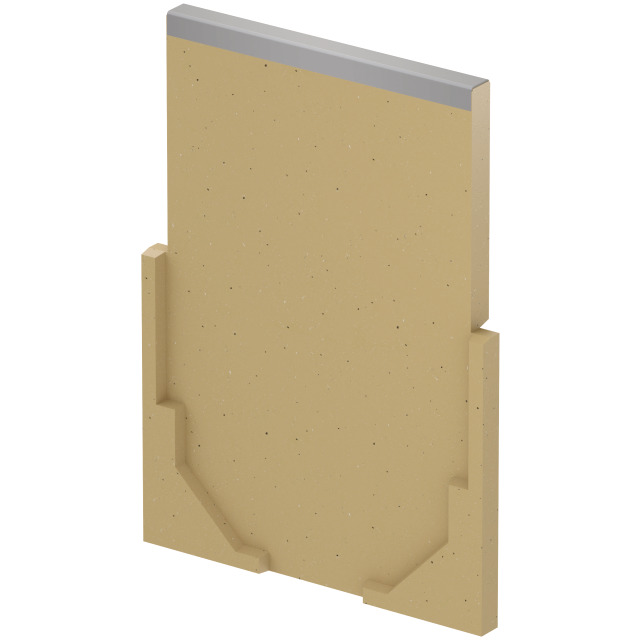

Торцева стінка для початку та кінця каналів:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0.0 – 20.0	13185	13385	13285	3,4

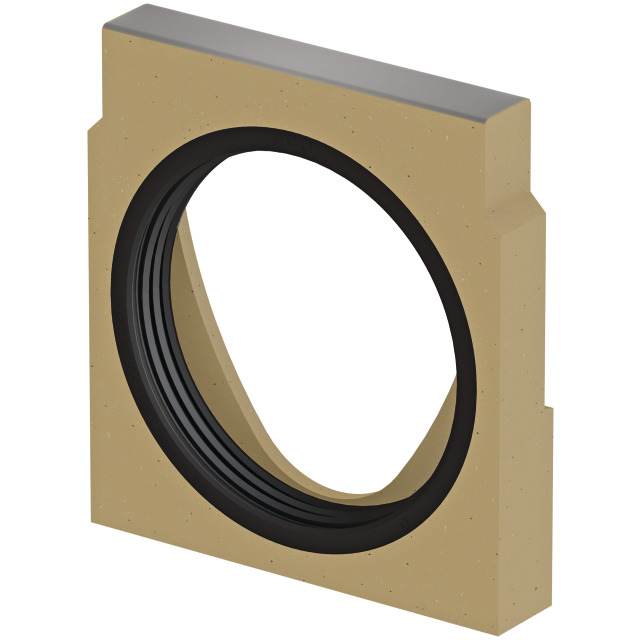

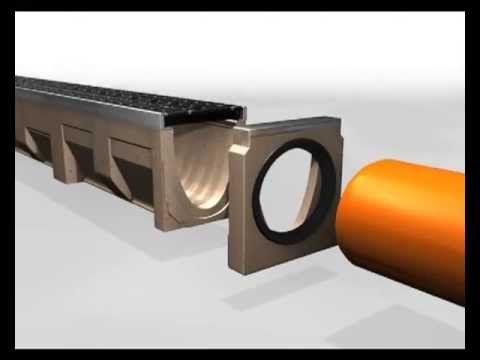

Торцева стінка з відводом DN100:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	13186	13386	13286	3,2
Тип 5	13187	13387	13287	3,7
Тип 10	13188	13388	13288	3,9
Тип 15	13189	13389	13289	4,4
Тип 20	13190	13390	13290	4,6

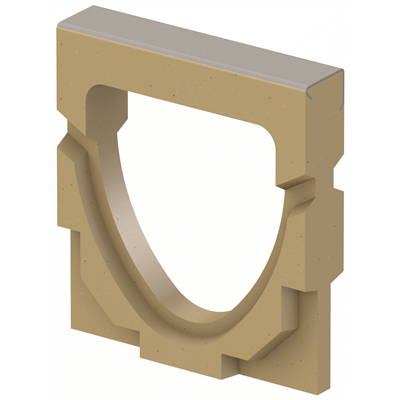

Адаптер для зміни напрямку потоку:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	13193	13393	13293	2,1
Тип 5	13194	13394	13294	2,3
Тип 10	13195	13395	13295	2,4
Тип 15	13196	13396	13296	2,5
Тип 20	13197	13397	13297	2,6

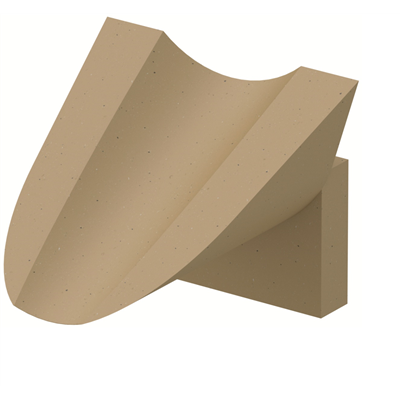

Каскадний елемент:

Назва	Артикул	Вага, кг
Між типами 0 і 5 5 і 10 10 і 15 15 і 20	13400	0,3
Між типами 0 і 10 10 і 20	13401	0,5

Назва	Артикул	Вага, кг
Крюк для зняття решіток	01290	0,25
Герметик *	86886	0,3

Решітки для каналів V 200 з кріпленням Drainlock

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	223	30x10	1575	7,2	133613
оцинкована сталь	500	223	30x10	1575	3,6	133614
нержавіюча сталь	1000	223	30x10	1575	7,4	133615
нержавіюча сталь	500	223	30x10	1575	3,7	133616

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	223	9	846	7,4	133629
оцинкована сталь	500	223	9	846	3,6	133630
нержавіюча сталь	1000	223	9	846	7,4	133631
нержавіюча сталь	500	223	9	846	3,7	133632

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
нержавіюча сталь	1000	223	6	867	8,1	133635
нержавіюча сталь	500	223	6	867	4,0	133636

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	12	740	8,6	13470

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	31x14	905	7,5	13473

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	223	30x10	1377	12,0	133617
оцинкована сталь	500	223	30x10	1377	6,0	133618
нержавіюча сталь	1000	223	30x10	1377	12,0	133619
нержавіюча сталь	500	223	30x10	1377	6,0	133620

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	12	740	9,8	23224

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун, з покриттям KTL	500	223	12	715	9,6	13478

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун, з покриттям KTL	500	223	12	740	11,6	13477

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	26x14	756	11,7	13474

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	223	30x10	1377	16,0	133621
оцинкована сталь	500	223	30x10	1377	7,9	133622
нержавіюча сталь	1000	223	30x10	1377	16,0	133623
нержавіюча сталь	500	223	30x10	1377	7,9	133624

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	12	740	11,9	13471

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	26x14	756	11,7	13474

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	223	-	-	12,6	13472
